Hordozható tápegységek galvanikus hálózatleválasztási képességekkel

A Voltcraft piacra dobja a CSP sorozatot, egy tizenkét kompakt tápegységből álló termékcsaládot, amelyet jelenleg a Conrad Sourcing Platformon mutatnak be. A hardver változatos váltakozó áramú (AC) és egyenáramú (DC) feszültségkonfigurációkat kínál, amelyeket kifejezetten kutatás-fejlesztési (K+F), ipari karbantartási és szakképzési alkalmazásokhoz terveztek.

Galvanikus leválasztás és akkumulátoros működés

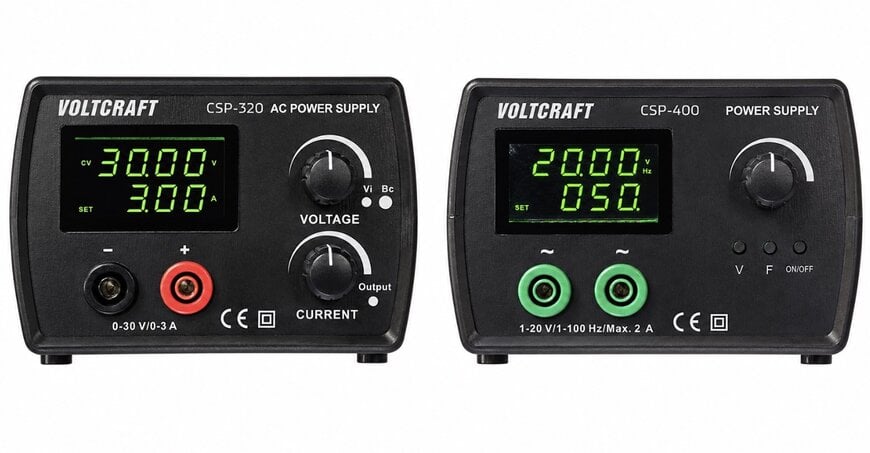

A sorozaton belül négy konkrét modell (CSP-300, CSP-310, CSP-320 és CSP-400) a szabványos feszültségátalakító üzemmód mellett integrált akkumulátoros üzemmóddal is rendelkezik. Az egységek akkumulátorról történő üzemeltetése fizikailag leválasztja a tápegységet a főhálózatról, így 100 százalékos galvanikus leválasztást ér el. Ez a mechanizmus megakadályozza a hálózat által indukált jelinterferenciát, és alacsony zajszintű áramforrást biztosít. K+F és oktatási környezetben ez a leválasztás lehetővé teszi a mérnökök számára a komplex AC-jelenségek, valamint a tekercsek és kondenzátorok viselkedésének pontos megjelenítését oszcilloszkóp segítségével, anélkül, hogy földhurok-torzítás lépne fel.

Hardver specifikációk és kimeneti paraméterek
A sorozat 18 és 90 watt közötti kimeneti teljesítménnyel, valamint 1 és 6 amper közötti kimeneti áramerősséggel rendelkező modelleket foglal magában. Az egységek az adott modell architektúrájától függően akár 30 V AC vagy V DC kimeneti feszültséget is biztosítanak. A speciális diagnosztikai feladatokhoz a CSP-140 egység -15 V, 0 és +15 V szimmetrikus egyenáramú kimenetet generál. A laboratóriumi tesztelés során a műveleti erősítők és az analóg jelfeldolgozó áramkörök táplálásához gyakran van szükség szimmetrikus feszültségkonfigurációkra.

Váltakozó áram és frekvenciaszabályozás
A terepi diagnosztika, például a transzformátorok és jelátalakítók gyors tesztelésének támogatása érdekében számos egységet dedikált AC-képességekkel terveztek. A CSP-240 modell 1-15 V AC kimenetet biztosít 1,5 A mellett, és egy 1-400 Hz közötti tartományt átfogó, állítható frekvenciaszabályozót integrál. Emellett a CSP-200 modell fokozatos, 2 V, 4 V, 6 V, 8 V, 10 V és 12 V AC feszültség-előbeállításokkal rendelkezik, ami megkönnyíti a szabványosított tesztelési eljárásokat anélkül, hogy manuális feszültségkalibrációra lenne szükség.

További kontextus
Ez a szakasz olyan műszaki specifikációkat és versenytársi teljesítményértékelést részletez, amelyeket az eredeti sajtóközlemény nem tartalmazott.

A hordozható teszt- és méréstechnikai piacon az ultrakompakt asztali tápegységek olyan gyártók alacsony teljesítményű diagnosztikai berendezéseivel versenyeznek, mint a B&K Precision, a PeakTech és a Siglent. A hagyományos asztali tápegységek jellemzően a szabványos váltakozó áramú hálózati áramellátásra, valamint lineáris vagy kapcsolóüzemű szabályozásra támaszkodnak, így stacionáriusak és érzékenyek a hálózati zajra, kivéve, ha külső leválasztó transzformátorokkal párosítják őket. A belső akkumulátoros működés integrálása az abszolút galvanikus leválasztás elérése érdekében, egy kompakt, 100 W alatti kategóriájú formátumban, egy speciális architekturális megközelítés. Továbbá a szabványos hordozható egyenáramú tápegységekből általában hiányoznak a beépített, változtatható frekvenciájú váltakozó áramú kimenetek. Az 1-400 Hz-es AC-képesség egy specifikus műszaki hiányosságot orvosol, mivel a mérnököknek jellemzően egy szabványos DC tápegységet egy különálló tetszőleges hullámforma-generátorral kell párosítaniuk a váltakozó áramtól függő alkatrészek, például transzformátorok és jelátalakítók teszteléséhez.

Szerkesztette: Aishwarya Mambet, az Induportals szerkesztője, AI-asszisztenciával.

www.conrad.com
